CK-VECTREX-3GE

179.00Kr

Denna produkt finns förnärvarande inte i lager

Produkt information

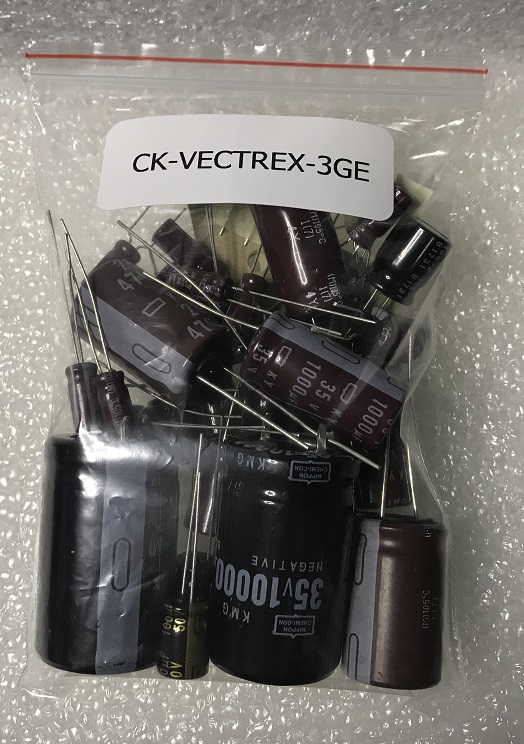

Kondensatorkit till Vectrex 3GE

Power board:
1 x 0.47uF/100V BP (C409)
1 x 0.47uF/50V (C410)
1 x 10uF/50V (C113)
2 x 22uF/50V (C511,C512)
4 x 47uF/25V (C120,C121,C504,C521)
2 x 220uF/25V (C114,C122)
1 x 470uF/16V (C523)
3 x 1000uF/35V (C411,C513,C523)
2 x 4700uF/35V (C109,C119)
2 x 10000uF/25V (C117,C118)
2 x 47uF/100V (C507,C508)
1 x 3.3uF/400V (C516)

CPU/logic Board:
1 x 4.7uF/50V (C323)
2 x 10uF/50V (C228,C238) dessa kan vara tantaler från fabrik och byts ut till elektrolyter.
1 x 22uF/50V (C227) denna kan vara tantal från fabrik och byts till elektrolyt.
2 x 100uF/50V (C212,C213)
1 x 220uF/25V (C211)

Det finns två elektrolyter under den stora kylflänsen på power board, C409 och C410.
En bra ide är att flytta dem till baksidan (lödsidan) på kretskortet på så sätt kan de bytas utan att ta bort hela kylflänsen igen.

Wima Film Capacitors
3 x 0.0047uF/50V 4.7nF/50V (C304,C305,C306)
2 x 0.01uF/50V 10nF/50V (C312,C313)

Note that the service manual incorrectly lists all 5 caps as 0.01uF parts.

Produktkod: CK-VECTREX-3GE
